E2、F1、F2等级标准砝码的基本装置了解

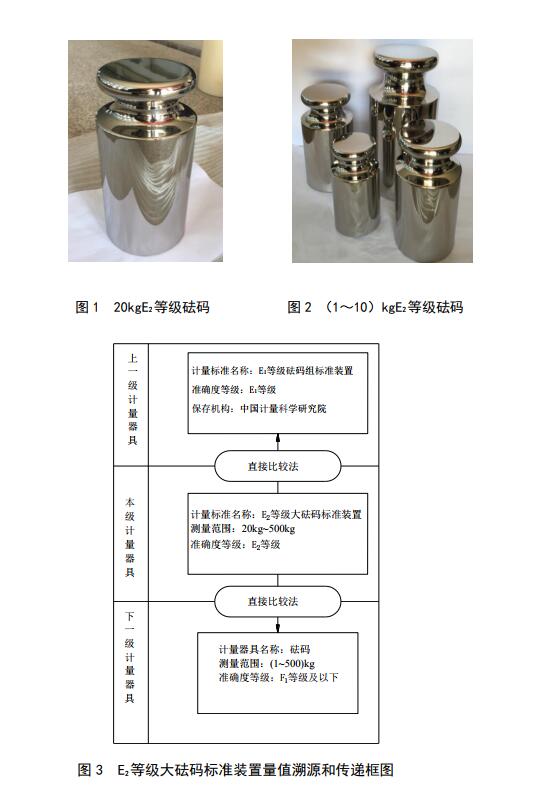

1 E2等级大砝码标准装置 **轨道衡计量站的****器是由 25 块 20kg E2等级砝码和相应的一组（1～10） kgE2等级砝码组成，由中国计量**研究院的 E1等级砝码组标准装置进行传递，**测 量值可到 500kg。根据 JJG 99-2006《砝码》规定，20kg E2 等级标准砝码的允差为±30 mg，并在检定**中注明砝码质量修正值，以备在量值传递过程中修正。20kgE2等级砝 码见图 1, （1～10）kgE2等级砝码见图 2，E2等级大砝码标准装置量值溯源和传递框图 如图 3 所示。

2 图 1 20kgE2等级砝码 图 2 （1～10）kgE2等级砝码

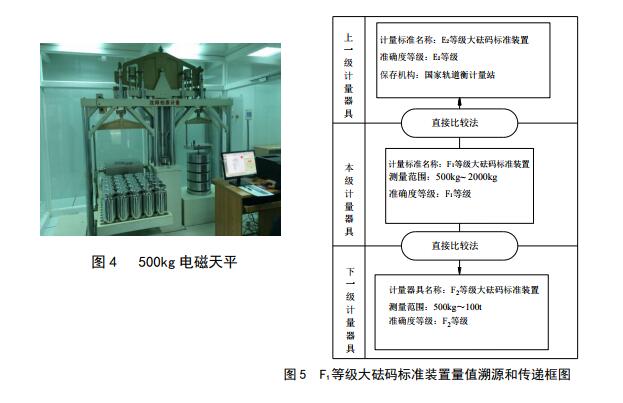

2 F1等级大砝码标准装置 使用上述 E2等级大砝码标准装置中的 25 块 20kgE2等级砝码组合成 500kg，在我站 内 500kg 3 级电磁天平上分别检定 4 块 500kgF1等级砝码，该 4 块砝码以及相关配 套设备建成 F1等级大砝码标准装置，其测量范围为 500kg～2000kg，可对我站 F2等级大 图 3 E2等级大砝码标准装置量值溯源和传递框图 计量标准名称：E1等级砝码组标准装置 准确度等级：E1等级 保存机构：中国计量**研究院 直接比较法 直接比较法 上 一 级 计 量 器 具 本 级 计 量 器 具 下 一 级 计 量 器 具 计量标准名称：E2等级大砝码标准装置 测量范围：20kg~500kg 准确度等级：E2等级 计量器具名称：砝码 测量范围：(1~500)kg 准确度等级：F1等级及以下 3 砝码进行量值传递。500kg 3 级电磁天平如图 4 所示，F1等级大砝码标准装置量值 溯源和传递框图如图 5 所示。

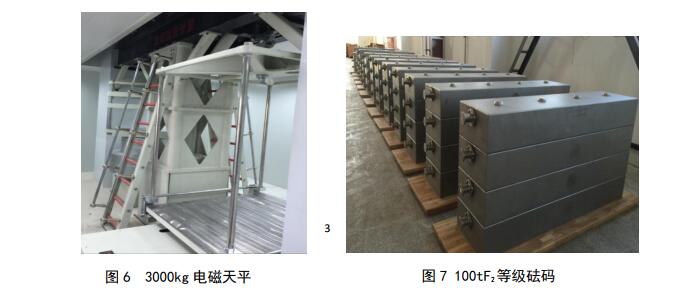

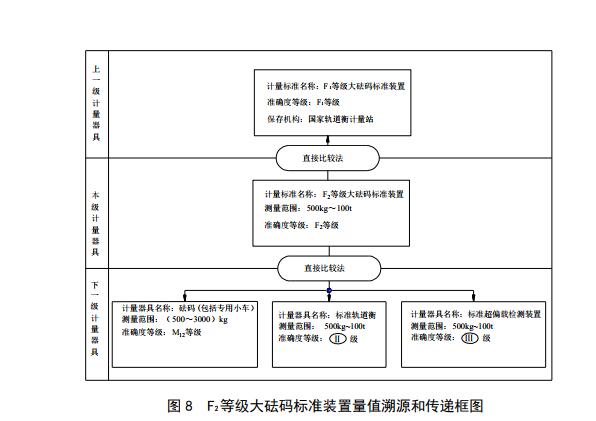

 3 F2等级大砝码标准装置 我站的 F2等级大砝码标准装置由 500kg 砝码、1000kg 砝码、2000kg 砝码及砝码小 车为计量标准器以及相关配套设备组成，使用上述 F1 等级大砝码标准装置中的 4 块 500kgF1 等级砝码，在我站内 3000kg 4 级电磁天平上分别检定，其测量范围为 500kg～100t，该标准装置可开展对 M1、M12等级砝码、标准轨道衡以及标准**偏载检测 装置的检定。3000kg 4 级电磁天平如图 6 所示，100tF2 等级砝码如图 7 所示，F2 等级大砝码标准装置量值溯源和传递框图如图 8 所示。
